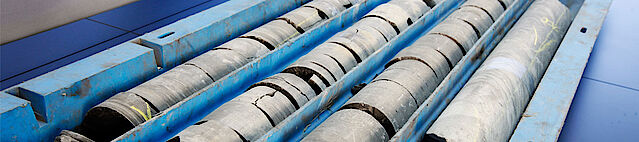

CoreScan: Protokolle von Kernbohrungen auf Hightech-Qualitätslevel



Mit unserem CoreScan-System schaffen Sie eine verlässliche Lösung zur Strukturierung und Auswertungen Ihrer Bohrkerne für Bau-, Endlager- und Explorationsvorhaben, sparen Kosten und verwalten Daten einfach und effizient. Unser Scanner liefert Ihnen hochaufgelöste Bilder Ihres Bohrkerns in einzigartiger 360 Grad Abwicklung. Die anschließende digitale Weiterverarbeitung der Daten sichert Ihnen optimale und schnelle Ergebnisse Ihrer kostspieligen Bohrungen zu: Statt mühevoll Informationen auf Papier auszuwerten, strukturieren und archivieren Sie die Daten Ihrer Kernbohrungen digital und effizient in unserer CoreBase-Software.



Digitale Bohrkernbibliothek für präzise Analysen

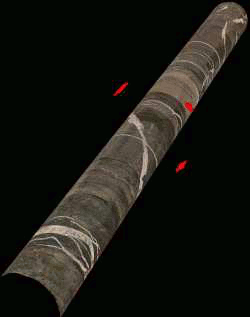

Mithilfe unserer Core Analyse Software erhalten Sie genaue Analysen und Auswertungen Ihrer Bohrkerne in 3D, die detailliert Aufschluss über Gesteinsschichten und Lagerungsverhältnisse geben. Alle digitalen Informationen aus der Software können Sie jederzeit von überall auf der Welt abrufen und ersparen sich damit erneute Analysen von bereits verwitterten Bohrkernen.

Zu den typischen Anwendungen des CoreScan-Systems zählen komplexe Projekte im Bereich Exploration von Lagerstätten oder Beweissicherung von Endlagerstätten. In der Öl- und Gasexploration bietet unser System als zusätzliches Tool den CoreScan UV an, mit dem Sie die Verteilung von Mineralöl oder fluoreszierenden Mineralien wie Scheelit analysierten können. Weitere Anwendungsfelder für das CoreScan-System sind geotechnische Untersuchungen für Infrastrukturprojekte im Bereich Verkehr oder in der Bauwerksplanung. Unser CoreScan-System bieten wir als Produkt mit Produktschulung an - oder unsere interdisziplinären Expert:innenteams führen die Arbeiten vor Ort für Sie durch.


Ideal für runde und plattenförmige Bohrkerne

Ein weiterer Vorteil des CoreScan Kernaufnahmegerätes ist seine Portabilität.  Das bedeutet, dass die Bohrkerne nicht transportiert werden müssen, sondern vor Ort gescannt und analysiert werden können. Es kann auch für zusätzliche Messungen ein Televiewer kombiniert werden. Die Scanausrüstung kann im planaren Modus für Plattenkerne oder in 360° betrieben werden und die Bohrkernprobe drehen, um jede Seite zu scannen.

Das digitale Bohrkernscanning- und Kernabbildungssystem bietet:

  • High-Tech-Kernprotokollierung
  • Bohrkern-Abbildung
  • 360°-Kernabbildung
  • Quantitative Frakturanalyse
  • Digitale Kernbibliothek und Bohrkernverwaltungssystem
  • Online-Zugriff auf Daten
  • UV-Fluoreszenz-Bildgebung

Langjährige Expertise garantiert Ihren Projekterfolg

Erfassung, Auswertung und Speicherung von Bohrkernbildern mit hohem Qualitätsanspruch: Unsere Experten und Expertinnen verfügen über langjährige Erfahrungen im Bergbau und in der Exploration von Lagerstätten bei geotechnische und wissenschaftliche Bohrungen. Wir bieten Ihnen individuelle und kosteneffiziente Lösungen für Ihre Projekte an. Sie erhalten mehr Sicherheit in der Planung und gelangen auf diese Weise zu einem erfolgreichen Abschluss Ihres Projekts.

Sie haben Fragen zum CoreScan-System? Wir helfen Ihnen gerne weiter.  Für weitere Informationen über unsere Systeme und Software klicken Sie bitte auf die untenstehenden Felder:


ANCORELOG - Analytischer Bohrkernscanner:
Sensorbasierte mineralogisch-chemische und optische Bohrkernanalyse und -digitalisierung

Die neueste Entwicklung von DMT in Sachen Bohrkernscanning ist ein modulares Multisensorgerät, das analytische Sensoren kombiniert und die chemische und mineralogische Zusammensetzung von Bohrkernen in Echtzeit misst. Ergänzend werden intelligente maschinelle Lernverfahren eingesetzt, um die Kernproben geologisch zu klassifizieren, z.B. nach Lithologien oder Alterationszonen. Das perfekte Instrument zur Unterstützung von Geologen und zur Beschleunigung der Entscheidungsfindung!

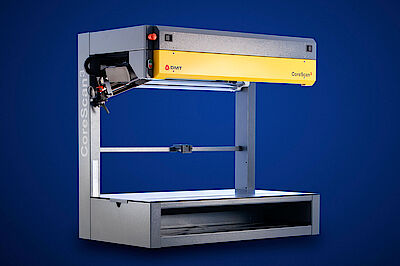

CoreScan 3 – Gerät zum Scannen und Protokollieren von Bohrkernen:
Hochauflösende Bilder Ihres Bohrkerns in einer einzigartigen 360-Grad-Bearbeitung

Der CoreScan 3-Scanner liefert hochauflösende Bilder von Bohrkernen mit bis zu 1016 dpi und erfasst sowohl Planar- als auch 360°-Ansichten. Integriert in die CoreBase-Software ermöglicht es die Dokumentation, Archivierung und Datenpräsentation, die mit geologischen Erkenntnissen ergänzt werden können. Diese Technologie ist effizient für Projekte in den Bereichen Exploration, Geothermie, Grundwasserschutz und Gefahrenabwehr und spart viel Zeit und Ressourcen.

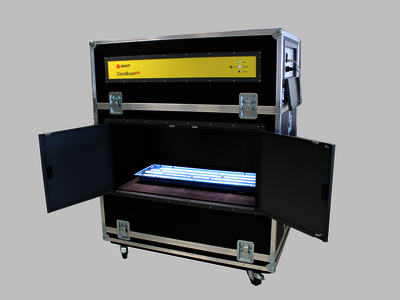

Corescan UV – Professionelle Bilder für die Gas- und Ölindustrie:
Ein Ultraviolett-Fluoreszenz-Bildgebungsgerät

Ein spezielles Ultraviolett-Fluoreszenz-Bildgebungstool, das hauptsächlich zur Analyse ölhaltiger Bohrkerne bei der Öl- und Gasexploration verwendet wird. Es kann auch fluoreszierende Mineralien wie Scheelit erkennen. Das Gerät erfasst hochwertige Bilder unter UV- und Weißlicht für Kerne bis 1,05 Meter und Kernkästen von 1,15 x 0,64 Metern. Sein Design minimiert Streustrahlung und verbessert die Bildklarheit. Bilder können zur Analyse in die CoreBase-Datenbank integriert werden. Der CoreScan UV ist tragbar, langlebig, benutzerfreundlich und kann in Verbindung mit dem CoreScan 3 betrieben werden, der von einem einzigen Laptop gesteuert wird.

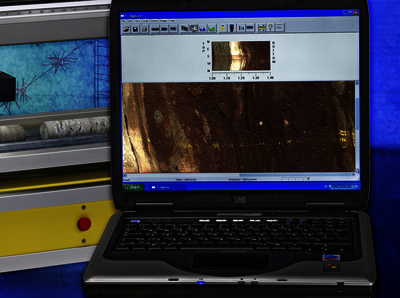

CoreBase – Eine umfassende Software, die von DMT entwickelt wurde:
Verwalten und Organisieren gescannter Bohrkerndaten

Die Software erleichtert die Visualisierung, Analyse und Dokumentation von Bohrkernen und verbessert so die Qualitätssicherung und Kernkonservierung. Sie unterstützt geologische Auswertungen und Strukturanalysen und ermöglicht die Kalibrierung und Ausrichtung geologischer Strukturen relativ zu geophysikalischen Aufzeichnungen. CoreBase umfasst CoreStructure für detaillierte Strukturanalysen und bietet Funktionen zur Überwachung der Kernzusammensetzung und zur Bewertung geomechanischer Parameter wie RQD, FD und FS. Das System gewährleistet einen schnellen Online-Zugriff auf eine digitale Bohrkernbibliothek, fördert einen effizienten Datenaustausch und minimiert Datenverluste oder -verwechselungen.

Wann ist es sinnvoll, Bohrkerne zu scannen?

Das Scannen von Bohrkernen ist sinnvoll, wenn eine detaillierte Analyse der geologischen Beschaffenheit erforderlich ist. Es hilft, Bohrkerne präzise und vollautomatisch zu einer gesamten Bohrung zusammenzusetzen und das Ergebnis digital zu archivieren. Durch das Digitalisieren der Bohrkerne können Forscher und Ingenieure die Daten effizient auswerten und protokollieren. Ebenso erleichtert es den Zugriff auf historische Bohrungsdaten und deren Vergleich mit anderen Bohrungen. Digitalisierung schützt die physischen Bohrkerne zudem vor Beschädigungen und Verlust und erspart deren Transport.

Welche Informationen können aus dem Scannen von Bohrkernen gewonnen werden?

Durch das Scannen von Bohrkernen können wertvolle Informationen über die geologischen Eigenschaften eines Gebiets gewonnen werden. Dies umfasst die Analyse der Gesteinszusammensetzung, Schichtungen und eventueller Fossilien. Das Scannen hilft auch, Mineralkonzentrationen und strukturelle Merkmale wie Risse oder Porosität zu identifizieren. Diese Daten sind wichtig für die Planung von Bauvorhaben, bei der Exploration nach Rohstoffen oder für die Koordination weiterer Tiefenbohrungen.

Wie funktioniert das Scannen von Bohrkernen?

Das Scannen von Bohrkernen beginnt mit der Entnahme des Bohrkerns aus der Bohrung. Der Kern wird dann gereinigt und vorbereitet. Anschließend wird er in einen speziellen Scanner gelegt, der hochauflösende und auf Wunsch 360°-Bilder des Bohrkerns erstellt. Diese Bilder werden digitalisiert und in einer Datenbank archiviert. Durch die Digitalisierung können die Daten leicht protokolliert und für spätere Auswertungen genutzt werden. Die gescannten Bilder bieten eine detaillierte Ansicht der geologischen Schichten und helfen bei der Analyse der Bodenbeschaffenheit.

Kundenaussagen

"DMT CoreScan 3 Color, a portable core imaging device, acquired by LLP AktubNIGRI in August 2014, has proven to be excellent throughout the operation period and meets all specifications. The system allows to get a full image of the entire core circumference in 360° mode. High quality of images made in plane mode allows to see all structural and textural features of the sample. There are no complaints regarding results quality or the equipment."



B. K. Baimagambetov, General Director, AktubNIGRI, Kasachstan


"The perceived advantage to Crossrail is primarily the ability to review the strata in very high detail and in a relatively fresh and undisturbed condition at any time during the subsequent design and construction phases regardless of the time that has passed. Core that is stored long term, even that stored in optimum conditions, will show some sign of deterioration and in the worst cases may be completely useless to designers and contractors"

Mike Black, Geotechnical Manager, Cross London Rail Links Ltd (Crossrail)


"Since first introducing digital core scanning using the DMT Corescan to the UK geotechnical market we have found that many Clients, including those for major infrastructure projects such as Crossrail, Thames Tideway Tunnel and the High Speed Two (HS2) rail link, have specified the technique for use during ground investigations in recognition of the technical and commercial benefits that it brings."

Digby Harman, Innovation Manager, Soil Engineering Geoservices Ltd (Part of the Soletanche Bachy Group), UK
